气动耙矿绞车的结构与参数

气动耙矿绞车主要用于金属矿及其它矿场的坑内或露天做矿石搬运及充填工作。主要用于水平耙运,也可用于倾角不大的斜坡耙运,不能作为提升设备。司机可以在绞车旁用手操纵,也可以离绞车数米以至数十米处用按钮实行距离操纵。耙矿绞车由缠绕在卷筒上的钢丝绳牵引耙斗作往返运动来耙运物料。

气动耙矿绞车主要构成

气动耙矿绞车由绞车,耙斗,滑轮三大主要部分组成。

气动耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机。这些部件分别装在壳体内外,壳体是一个具有较好钢性的部件,既起保护、支撑作用,又承受全部载荷。 它用螺栓固定在与基础相连的二根滑道上。 双筒绞车有一个主卷筒(装在右侧,即靠近电动机的一侧),一个副卷筒(装在左侧)。 三筒绞车有一个主卷筒(装在中间),二个副卷筒(装在左边和右边)。 三筒绞车也可以装二个主卷筒(装在右侧和中间),一个副卷筒(装在左侧),每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

气动耙矿绞车参数

主绳牵引力:20KN

主绳直径:14mm

主容绳量:80m

平均绳速:1.2m/s

副绳直径:11mm

副容绳量:100m

电机功率:22kw

电机转速:1470r/min

外形尺寸:1525*730*640mm

主机重量:900kg(不含耙斗和滑轮)

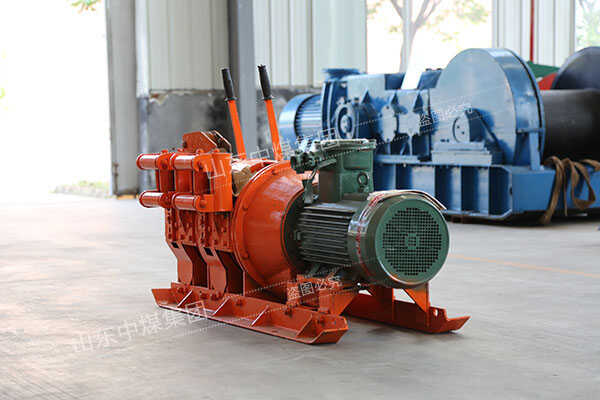

气动耙矿绞车

气动耙矿绞车
